帅登耐高压玻璃载能力计算

文章出处:上海帅登特种工业玻璃 人气:1364- 发表时间:2016-02-16【

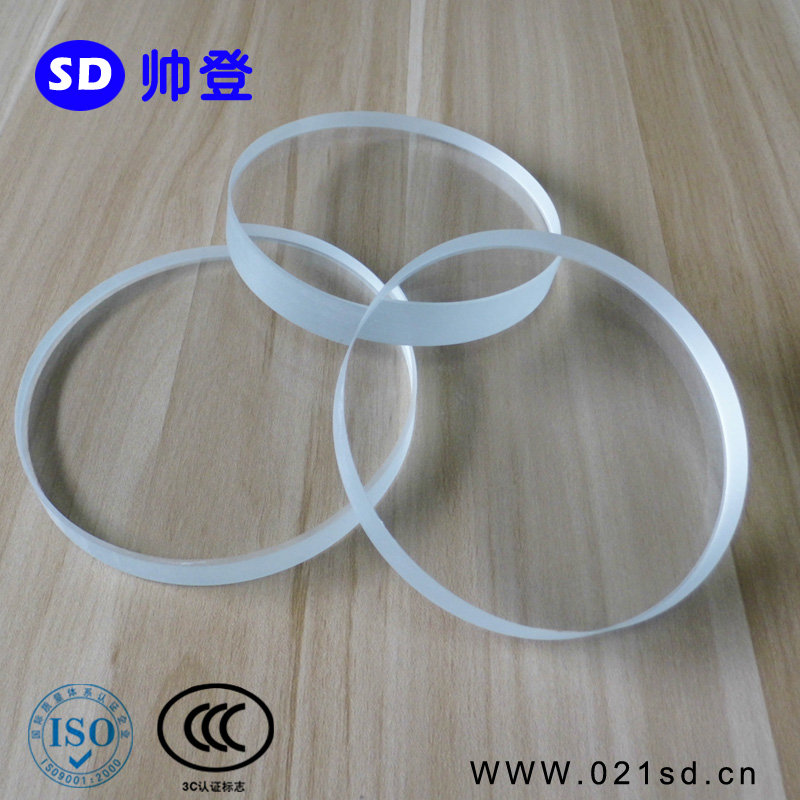

上海帅登耐高压玻璃定制
1.玻璃承载状况
门、窗、幕墙在风压效果下有两种状况:
一是四边支承,适用于有框门窗、幕墙。
二是二对边支承,适用于玻璃门等。
2.玻璃接受风荷载核算
a)从JGJ113中查到三组公式
四边支承时,当t≤6mm时,Wk=0.2α 占多数
当t>6mm时,Wk=α(0.2t1.6+0.8)/Amax 少量
二对边支承时, Wk =0.142α t/L 玻璃门
式中,Wk——风荷载规范值 kPa
Amax——玻璃最大面积 ㎡
L——玻璃许用跨度 m
t——玻璃厚度 mm
α——调整系数
玻璃调整系数
玻璃品种 一般 半钢化 钢化 夹层 中空 夹丝 压花 防火
调整系数 1.0 1.6 2.0~3.0 0.8 1.5 0.5 0.6 3.0~4.5
b)实例核算
例一、选用外钢化、内浮法的中空玻璃,4钢+A+5的尺度为1200×1800,求玻璃承载才能?
公式: Wk=0.2α
核算与取值:Wk=0.2×1.5×41.8/1.2×1.8=1.68kPa。
剖析:①钢化薄片与浮法组合时,按薄片核算有利,否则晦气,成本也高;
②假定双片持平,外为钢化、内为浮法,未作交待;
③JGJ102则规则外侧为钢化,按外侧钢化核算。
例二、选用外层防火玻璃厚5mm,内层钢化玻璃厚4mm的夹层玻璃,其尺度为1200×1800,求玻璃承载才能?
公式:Wk=α(0.2t1.6+0.8)/Amax
核算与取值:Wk=0.8(0.2×91.6+0.8)/1.2×1.8=2.78 kPa
剖析:①此刻承载才能很大,但主要效果是防火,成本很高;
②钢化玻璃和单片防火玻璃的抗风压调整系数应经实验断定。
例三、选用15mm钢化玻璃,其尺度为800×2000mm的门,求玻璃承载才能?
公式:Wk =0.142α t/L
核算与取值:Wk =0.142×2 ×15/2.0
剖析:①门用玻璃请求严厉,且厚度大;
②L取最晦气者为长边、短边则为1.94kPa;
③玻璃破损主要是张力损坏,不是压力破损,所以弯曲是主要矛盾方面。
3.核算中应注意的疑问
a)JGJ113-2003与97的核算公式是一样的,但参数稍有改变。
例:钢化玻璃由原有1.5~3.0改为2.0~3.0和添加防火玻璃调整系数。
b)幕墙用玻璃仍按JGJ102-××××的规则,两者有收支,不可混用。
c)钢化玻璃与浮法玻璃构成的中空玻璃,且两者厚度不一起,怎么处理。
外层钢化+内层浮法,当两片持平时α取1.5;外薄内厚时,取薄片,疑问不大;外厚内薄时,就不好用了。
d)夹层玻璃当运用条件超越70℃,α调整系数由0.8降为0.6,南边运用时需注意。
e)钢化玻璃,防火玻璃的调整系数给的是一个范围,怎么取值,最佳由生产厂家供给,否则取小值有利,包含钢化与防火组合时要实验断定在内。
f)钢化玻璃,各地不一样,最佳玻璃厂家供给,且要承当经济责任。
剖析:①ANSI是玻璃厂供给参数值,且保证质量;
②钢化玻璃有自暴疑问存在,国外为8%0摆布,国外大于此数值;
③钢化玻璃还有组装疑问,型材变形疑问,玻璃平整度为2%0,由此取下限有利。
g)玻璃核算疑问,还有下列项目,不属此次范围内,但应注意。
如玻璃扰度、玻璃热应力、玻璃重力、玻璃间隙、玻璃热工功能、水下玻璃等。
